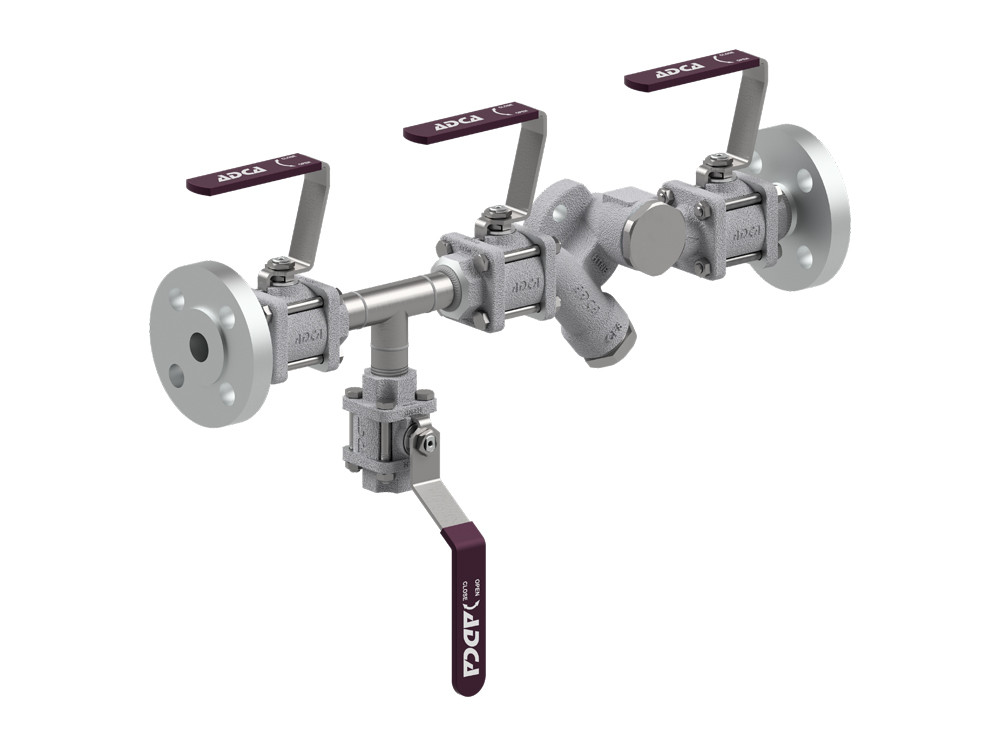

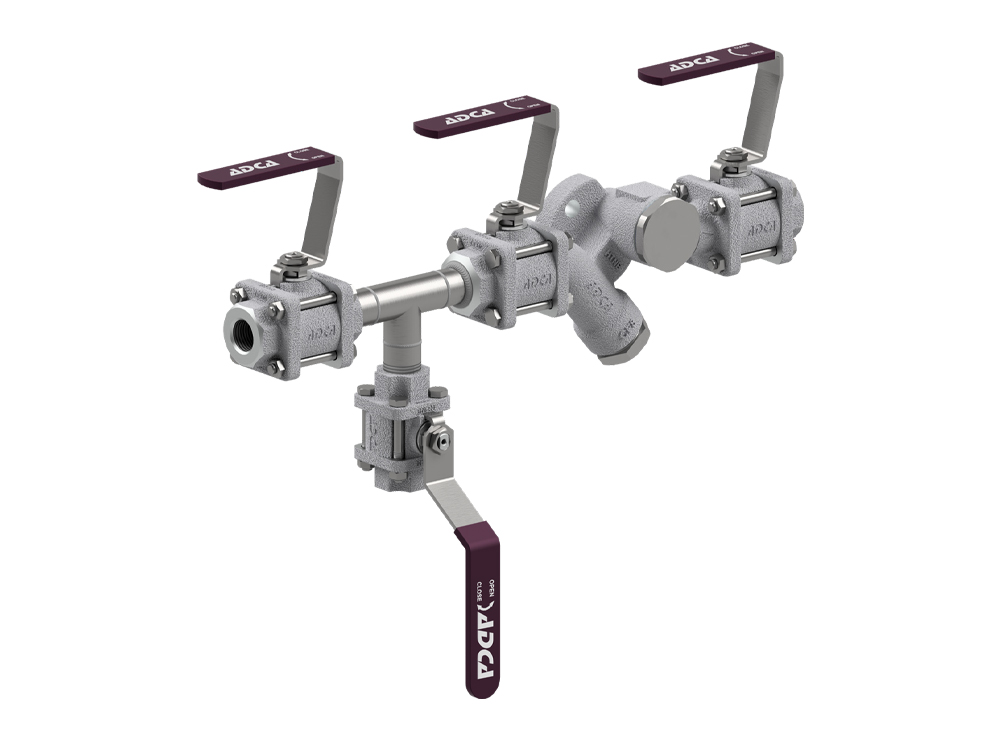

Модульный узел конденсатоотвода ADCA CTS4UDB с двумя запорными кранами на входе и дренажом

Технические характеристики

  • Рабочая среда

    Насыщенный и перегретый пар,
    паровой конденсат

  • Материал корпуса

    Нержавеющая сталь A351 CF8

  • Исполнение

    CTS4UDB — с двумя запорными клапанами и дренажом на входе — горизонтальный вход,
    CTS4UDB-V — с двумя запорными клапанами и дренажом на входе — вертикальный вход

  • Макс. давление насыщенного пара

    17,5 бар

  • Макс. рабочая температура

    230 ºC @ 10 бар

  • Мин. рабочая температура

    -10 ºC

  • Универсальный коннектор

    Двухболтовый универсальный коннектор

  • Присоединение

    Внутренняя резьба ISO 7 Rp или (NPT по запросу),
    Фланцы EN 1092-1 PN 40,
    Фланцы ASME B16.5 Class 150 или 300 по запросу

  • Дренажное соединение

    Резьбовое дренажное соединение 1/2"

Documentation

Technical data sheet(s)

Модульный узел конденсатоотвода ADCA CTS4UDB с двумя запорными кранами на входе и дренажом

Код продукта: CTS4UDB

Доступно под заказ

Цена в соответствии с конфигурацией

Выберите свою конфигурацию
Choose on Option...
  • Резьбовое
  • Фланцевое
Choose on Option...
  • 1/2"
  • 3/4"
  • 1"
  • 15
  • 20
  • 25
Choose on Option...
  • двухболтовый
Посмотреть все конфигурации
Ref.#.
Без НДС
(ОРИЕНТИРОВОЧНАЯ ЦЕНА)

Количество

-
+

Конфигурация товара отсутствует

Выбранная конфигурация была добавлена ​​в корзину

Перейти к запросу предложения

Смотрите все конфигурации

Модель Присоединение Типорозмер Универсальный коннектор Ref Цена Количество
Compact universal trap station ADCA CTS4UDB BSP 1/2" with hreaded bleed 1/2" Резьбовое 1/2" двухболтовый A.08.2212.015 €1,218.20
-
+
Compact universal trap station ADCA CTS4UDB BSP 3/4" with hreaded bleed 1/2" Резьбовое 3/4" двухболтовый A.08.2212.020 €1,230.20
-
+
Compact universal trap station ADCA CTS4UDB BSP 1" with hreaded bleed 1/2" Резьбовое 1" двухболтовый A.08.2212.025 €1,633.30
-
+
Compact universal trap station ADCA CTS4UDB DN15 with hreaded bleed 1/2" Фланцевое 15 двухболтовый A.08.2213.015 €1,506.60
-
+
Compact universal trap station ADCA CTS4UDB DN20 with hreaded bleed 1/2" Фланцевое 20 двухболтовый A.08.2213.020 €1,536.80
-
+
Compact universal trap station ADCA CTS4UDB DN25 with hreaded bleed 1/2" Фланцевое 25 двухболтовый A.08.2213.025 €1,633.30
-
+

ОПИСАНИЕ

Компактная станция конденсатоотвода ADCA серии CTS4U предназначена для применения в паровых системах. Данное оборудование разработано для замены традиционных многокомпонентных систем отвода конденсата.

Преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата, в спутниковых паропроводах и производственном оборудовании малой мощности.

Двухболтовое фланцевое присоединение позволяет осуществить замену конденсатоотводчиков без разбора трубопроводов за считанные минуты. Данное устройство совместимо со всеми конденсатоотводчиками серии UNIADCA.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Остается постоянно включенным в линию, что по-зволяет осуществлять замену конденсатоотводчиков быстро и легко.

  • Конденсатоотводчики могут поворачиваться на 360°, обеспечивая любое положение трубы во время установки.

  • Универсальный фланец позволяет расположить конденсатоотводчик в правильном положении независимо от схемы расстановки трубопроводов.

  • Встроенный фильтр и обратный клапан.

Документация

Технические паспорта
